00CR20NI25MO4.5CU

快速咨询

采购电话：18621776768

021-6789-7696

型材

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。

品牌介绍

上海赢雄型材供应链

00CR20NI25MO4.5CU

供应规格：板材、带材、管材、棒材、卷材、锻件、线材

市场价： 0.00

价格： 0.00

类别：

特殊不锈钢

钢厂：

太钢、东特、宝钢、沙钢、抚顺、包钢、舞钢、武钢等

仓库：

赢雄仓库

供应规格：

板材、带材、管材、棒材、卷材、锻件、线材

供应规格：板材、带材、管材、棒材、卷材、锻件、线材

一、904L(N08904)简述：

904L超级奥氏体不锈钢属低碳高镍、钼奥氏体不锈耐酸钢，具有很好的活化—钝化转变能力，耐腐蚀性能极好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蚀性，在中性含氯离子介质中具有很好的抗点蚀性，同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。适用于70℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。

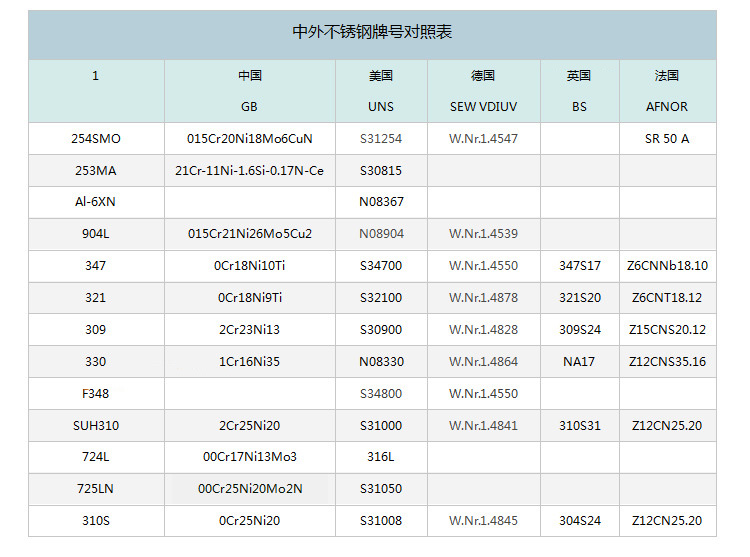

二、904L(N08904)国内外牌号对照：

中国(GB)	美国(UNS)	德国 (DIN)	欧标 (EN)	瑞典(SS)	日本(JIS)
00Cr20Ni25Mo4.5Cu	N08904（904L）	X1NiCrMoCu25-20-5	1.4539	~	~

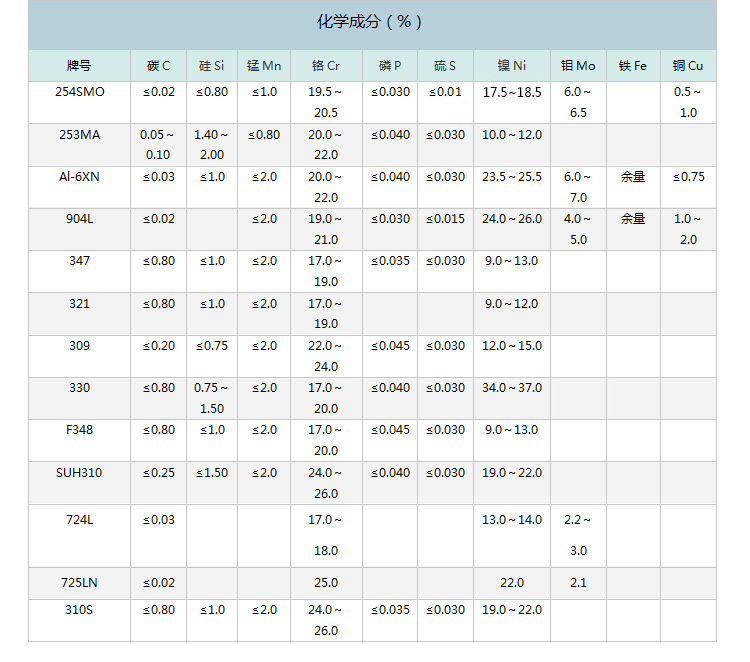

三、904L(N08904)化学成分：

合金	百分%	铬 Cr	镍 Ni	钼 Mo	铜 Cu	铁 Fe	碳 C	锰 Mn	硅 Si	磷 P
904L	*小	19	23	4	1	余量
904L	*大	23	28	5	2		0.02	2	1	0.045

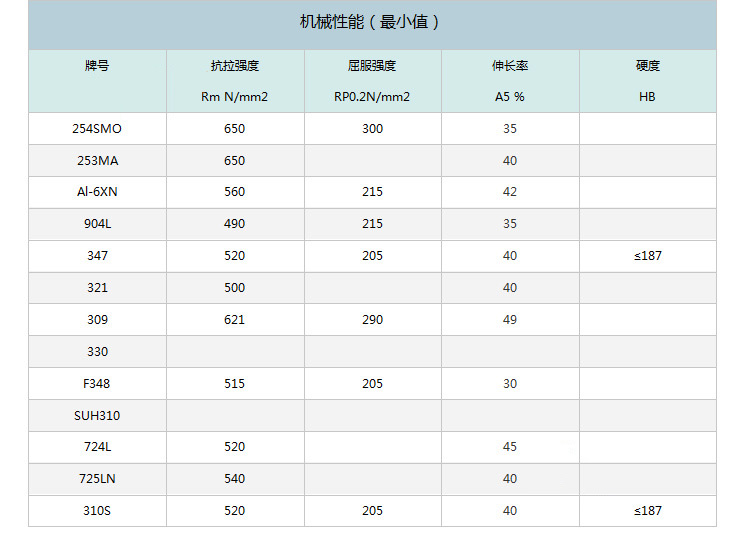

四、904L(N08904)性能：
密度：8.0g/cm3。抗拉强度：σb≥520Mpa。延伸率：δ≥35%
904L不锈钢的耐腐蚀性:
由于904L碳含量是很低的（*大0.020%），因此在一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼含量，并且添加了铜元素，因此904L即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~98%的浓度范围内纯硫酸中，904L的使用温度可高达40摄氏度。在0~85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。
在所有各种磷酸中，904L抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中，904L与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L的使用仅限于较低的浓度1-2%。在这个浓度范围。904L的抗腐蚀性能好于常规不锈钢。904L具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于60摄氏度时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含量，可以降低这种敏化性。由于高的镍含量，904L在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。
配套焊材：焊条（E385-16/17），焊丝（ER385）
五、904L(N08904)应用加工：
焊接性能
与一般的不锈钢一样 ,904L可以采用各种各样的焊接方式进行焊接。*常用的焊接方式为手工电弧焊或隋性气体保护焊 ,焊条或焊丝金属基于母材的成分且纯度更高 ,钼的含量要求高于母材。焊前一般无须进行预热 ,但是在寒冷的户外作业 ,为避免水汽的凝集 ,接头部位或临近区域可作均匀加热。注意局部温度不要超过 10 0℃ ,以免导致碳集聚 ,引起晶间腐蚀。焊接时宜采用小的线能量、连续及快的焊接速率。焊后一般无须热处理 ,如需进行热处理 ,须加热至 110 0～ 1150℃后迅速冷却。
机械加工性能
904L的机加工特点类似于其他奥氏体不锈钢 ,加工过程中有粘刀及加工硬化的趋势。须采用正前角硬质合金刀具 ,以硫化及氯化油作为切削冷却液 ,设备及工艺应以减少加工硬化为前提。切削过程中应避免用慢的切削速度及进刀量。
六、904L(N08904)常用领域：
1石油、石化设备，如石化设备中的反应器等。
2 硫酸的储存与运输设备，如热交换器等。
3 发电厂烟气脱硫装置，主要使用部位有：吸收塔的塔体、烟道、档门板、内件、喷淋系统等。
4 有机酸处理系统中的洗涤器和风扇。
5海水处理装置，海水热交换器，造纸工业设备，硫酸、硝酸设备，制酸、制药工业及其他化工设备、压力容器，食品设备。
6 制药厂:离心机，反应器等。
7 植物食品：酱油罐，料酒，盐罐，设备和敷料。
