UNS S31727是面向燃烧重油锅炉的热交换、烟道、烟囱等用途而开发的不锈钢，具有优良的耐硫酸露点腐蚀性能。今后有望广泛应用于防污染设备、硫酸相关设备等的材料。
材料牌号・标准
|
ASTM B575
|
EN
|
JIS
|
ISO
|
|
UNS S31727
|
―
|
―
|
―
|
化学成分
UNS S31727
|
|
C
|
Si
|
Mn
|
P
|
S
|
Ni
|
Cr
|
Mo
|
Cu
|
N
|
|
*小
|
―
|
―
|
―
|
―
|
―
|
14.5
|
17.5
|
3.8
|
2.8
|
0.15
|
|
*大
|
0.030
|
1.00
|
1.00
|
0.030
|
0.030
|
16.5
|
19.0
|
4.5
|
4.0
|
0.21
|
物理性能
|
比热(J/kg･K)
|
25℃
|
460
|
|
电阻率(μΩ･cm)
|
86.0
|
|
热传导率(W/m･K)
|
25℃
|
21.8
|
|
平均热膨胀系数(10-6/℃)
|
30–200℃
|
16.4
|
|
30–300℃
|
17.0
|
|
30–400℃
|
17.4
|
|
纵向弹性模量(MPa)
|
20.3 x 104
|
|
强磁性
|
无
|
|
熔点(℃)
|
1364-1424
|
机械性能
室温机械性能
UNS S31727
|
0.2%屈服强度
(N/mm2)
|
抗拉强度
(N/mm2)
|
延伸率
(%)
|
硬度
(HB)
|
|
≧ 245
|
≧ 550
|
≧ 35
|
≦ 217
|
示例
|
|
0.2%屈服强度
(N/mm2)
|
抗拉强度
(N/mm2)
|
延伸率
(%)
|
硬度
(HB)
|
|
冷轧板 2mmt
|
322
|
690
|
41
|
167
|
|
热轧板 4mmt
|
315
|
681
|
45
|
162
|
|
热轧板 10mmt
|
341
|
662
|
49
|
178
|

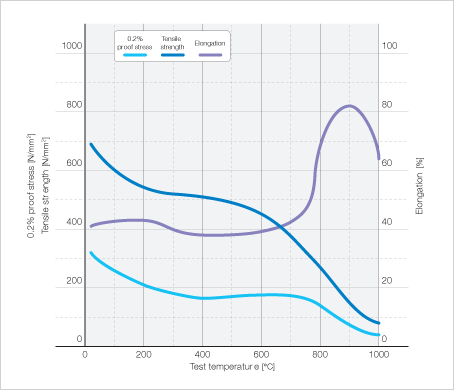

高温强度
耐腐蚀性
耐硫酸露点腐蚀性能很高，具有与卡彭特合金20Ccb*基本相同的耐腐蚀特性。
耐硫酸露点腐蚀性能

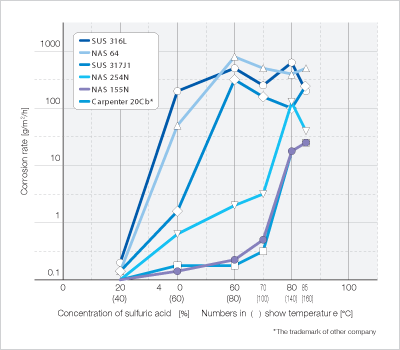

与现有钢的耐硫酸腐蚀性比较
耐点腐蚀性能
3.5%NaCl(吹氩脱气)中的点蚀电位(V’c10 vs SCE)
|
钢种、尺寸
|
温度
|
|
30℃
|
50℃
|
|
UNS S31727, 板 3.0mmt
|
> 0.90
|
> 0.53
|
|
NAS 64, 板 1.6mmt
|
> 0.90
|
0.85
|
|
卡彭特合金 20Cb, 板 2.0mmt
|
0.30
|
—
|
抗应力腐蚀开裂
|
钢种
|
试验条件：沸腾 MgCl2 水溶液, 100h
|
|
30% (117℃)
|
35% (126℃)
|
42% (142℃)
|
|
|
|
|
UNS S31727
|
○
|
○
|
×
|
|
|
|
|
SUS 316L
|
×
|
×
|
×
|
|
|
|
|
NAS 64
|
×
|
×
|
×
|
|
|
|
○：未开裂
×：腐蚀开裂
朔性加工性
可进行与普通奥氏体不锈钢同样的处理。但在室温下加工，变形阻力略高。
焊接性
UNS S31727焊接性与普通奥体氏类不锈钢相当，无需预热和后热。焊条推荐使用卡彭特合金20Cb-3*系列或哈氏®合金C系列。
热处理
UNS S31727为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。
常规固溶处理条件为1125～1175℃，水冷。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于UNS S31727耐腐蚀性比304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍泡，或者如有可能对其进行喷丸处理则更加有效。
用途
可用于重油锅炉烟囱、烟道闸板、废气热交换器、废气洗涤塔、稀硫酸槽、炭黑干燥装置等发生硫酸露点的装置。
